Diana 320 VE 02801.04 (1992) Machine de base Pièces détachées

COLLIER

Numéro d'article:

000.13.064

Pos.:

DINNORM:

PA 6 726-0377

Modell Année:

320 VE / 1992

N'est plus disponible à la livraison.

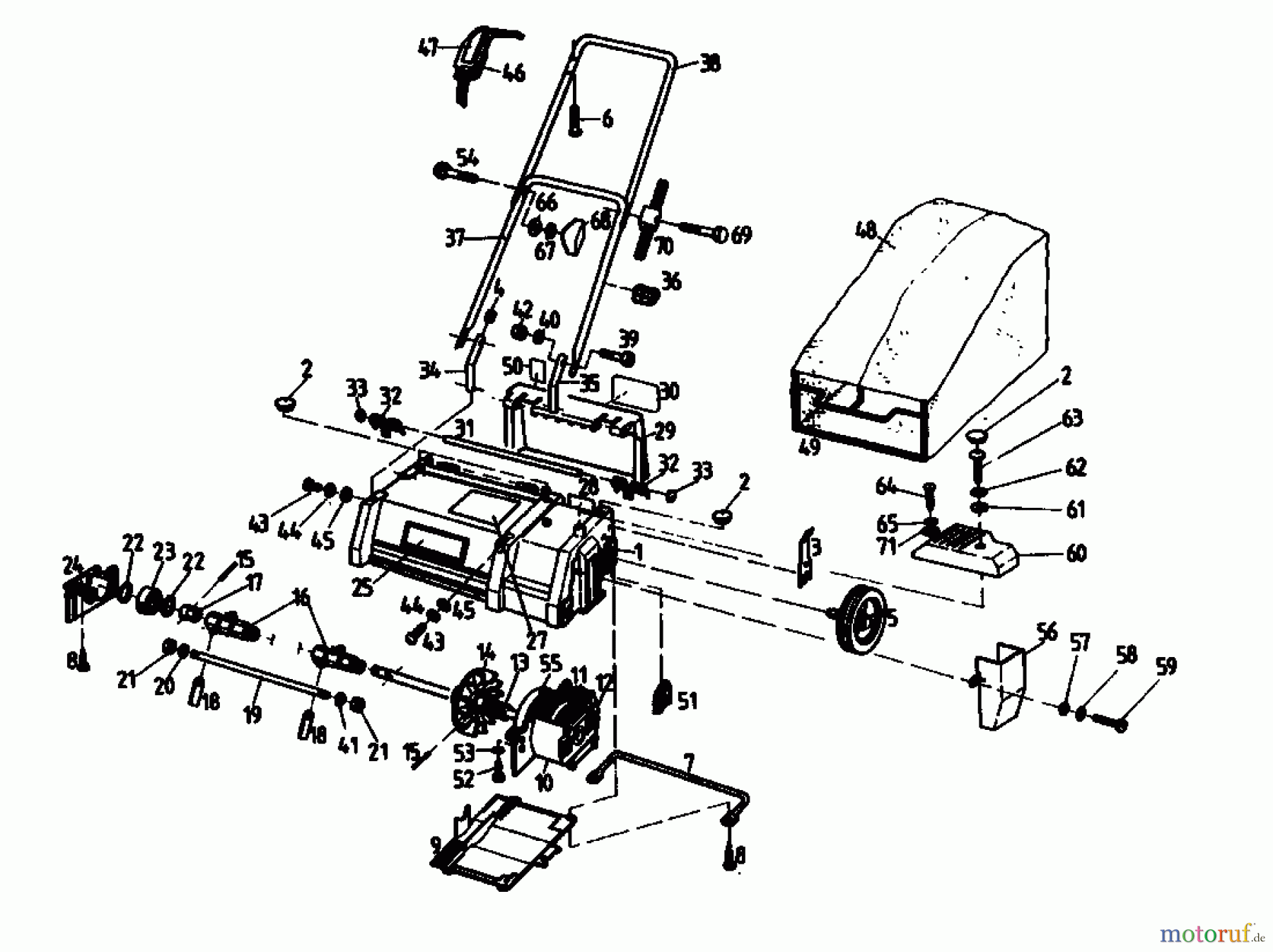

Vous trouverez ici le dessin de la pièce de rechange pour Diana Scarificateur électrique 320 VE 02801.04 (1992) Machine de base. Sélectionnez la pièce de rechange requise dans la liste des pièces de rechange de votre appareil Diana Scarificateur électrique 320 VE 02801.04 (1992) Machine de base et commandez simplement en ligne. De nombreuses pièces de rechange Diana nous gardons en permanence dans notre entrepôt pour vous.

Pos.	Numéro d'article	Description
1	079.85.301	Carter
2	000.70.557	BOUCHON
3	079.29.490	LEVIER DE REGLAGE AR
4	000.34.303	BOUCHON
5	079.29.986	ROUE
6	000.02.483	VIS
7	079.85.218	ÉTRIER
8	000.02.493	VIS
9	079.85.318	CAPOT
10	079.11.689	MOTEUR ÜLECTRIQUE 850W
11	079.38.096	CONDENSATEUR
12	079.38.126	PIECE ISOLANTE
13	000.30.275	RESSORT DE PRESSION
14	079.85.200	VENTILATEUR
15	25.3197.95	GOUPILLE
16	079.85.200	VENTILATEUR
17	079.85.176	BAGUE
18	079.85.230	LAME SCARIFICATEUR V33/133VE
19	079.85.205	AXE
20	24.6273.15	RONDELLE
21	24.1426.14	ECROU
22	28.3591.17	CIRCLIPS
23	079.85.193	COUSSINET
24	079.85.193	COUSSINET
25	000.50.643	Décalcomanie
27	000.50.386	DECAL
28	000.50.642	Décalcomanie
29	079.85.324	Clapet de protection
30	000.50.329	DECAL
31	079.85.206	TRINGLE
32	000.31.166	RESSORT PLAQUE AR VE33
33	000.02.427	ARRET
34	079.06.261	SUPPORT
35	079.06.262	SUPPORT
36	000.13.064	COLLIER
37	079.06.262	SUPPORT
38	079.06.260	BRANCARD INFERIEUR
39	23.5422.20	VIS
40	24.6481.14	RONDELLE
41	24.6273.16	RONDELLE
42	24.1426.14	ECROU
43	22.6418.35	VIS
44	24.8191.09	RONDELLE
45	24.6486.13	RONDELLE
46	079.38.798	COMMUTATEUR
47	000.50.299	DECAL
48	079.80.841	SAC DE RAMASSAGE
49	079.80.836	CADRE BAC DE RAMASSAGE
50	000.50.393	DECAL
51	079.85.213	RENFORT
52	000.02.494	VIS
53	24.8190.14	RONDELLE
54	22.3419.31	VIS
55	079.11.303	PLAQUE
56	079.11.303	PLAQUE
57	24.6486.13	RONDELLE
58	24.8191.09	RONDELLE
59	000.02.371	VIS
60	079.85.221	CAPOT
61	24.6486.16	RONDELLE
62	24.8190.14	RONDELLE
63	000.02.493	VIS
64	000.02.371	VIS
65	24.8191.09	RONDELLE
66	24.6481.18	RONDELLE
67	24.8191.18	RONDELLE
68	090.26.829	ÜCROU ¡ OREILLES
69	21.1441.78	VIS
70	079.05.304	PROTECTION DE C¢BLE
71	24.6481.09	RONDELLE
