Gutbrod HB 46 R 02877.01 (1985) Carter de cylindre, Cylindre Pièces détachées

SOUPAPE D'ADMISSION

Numéro d'article:

090.93.009

Pos.:

Modell Année:

HB 46 R / 1985

DINNORM:

16130009/16130005

N'est plus disponible à la livraison.

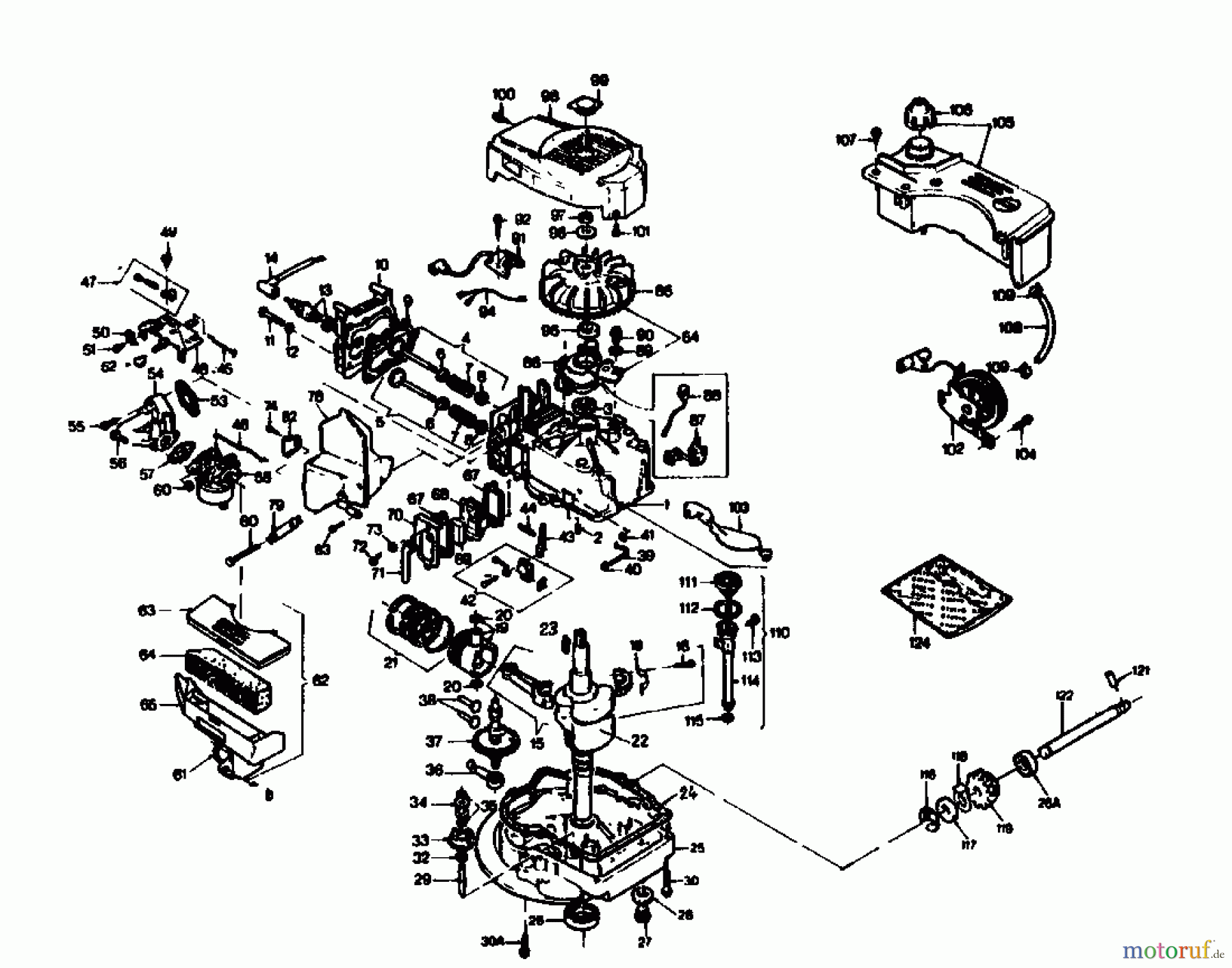

Vous trouverez ici le dessin de la pièce de rechange pour Gutbrod Tondeuse thermique tractée HB 46 R 02877.01 (1985) Carter de cylindre, Cylindre. Sélectionnez la pièce de rechange requise dans la liste des pièces de rechange de votre appareil Gutbrod Tondeuse thermique tractée HB 46 R 02877.01 (1985) Carter de cylindre, Cylindre et commandez simplement en ligne. De nombreuses pièces de rechange Gutbrod nous gardons en permanence dans notre entrepôt pour vous.

Pos.	Numéro d'article	Description
1	090.93.148	Carter de moteur
2	090.34.190	CLAVETTES
3	090.49.124	BAGUE D'ÉTANCHÉITÉ
4	090.93.009	SOUPAPE D'ADMISSION
5	090.93.011	SOUPAPE D'ÉCHAPPEMENT
6	090.93.013	Cuvette soupape
7	090.49.130	Ressort de soupape
8	090.49.131	Cuvette soupape
9	090.34.250	JOINT
10	090.93.149	36449
11	090.34.047	29747B,29596/29747,A
12	090.93.150	SPACER (INDUSTRIAL/DOM)
13	090.93.209	BOUGIE
14	090.49.771
15	090.93.151	BIELLE
16	090.93.017	Vis
18	090.93.016	Support
19	090.34.021	PISTON
20	090.34.024	Circlips
21	090.34.026	Jeu de segments
22	090.93.278	VILEBREQUIN
23	090.93.153	CLAVETTE
24	090.34.243	JOINT
25	090.93.279	FLASQUE
26	090.49.144	Bague d'ÅtanchÅitÅ
26A	090.34.507	Bague d'étanchéité
27	090.34.380	BOUCHON
28	090.49.790
29	090.34.086	Axe régulateur
30	090.49.791	VIS
30A	090.49.806	Vis
32	090.34.104	RONDELLE
33	090.34.087	Engrenage régulateur
34	090.93.026	Bobine régulateur
35	090.34.088	CIRCLIPS
36	090.93.156	POMPE
37	090.93.157	CAMSHAFT (ALL MODELS)
38	090.34.033	Poussoir soupape
39	090.49.793	ROD,GOVERNOR(ALL MODELS)
40	090.34.058	Rondelle
41	090.93.051	CIRCLIPS
42	090.49.792	REGLERHEBELHALTER
43	090.34.249	REGLERHEBEL (K.LG.)
44	090.93.158
45	090.34.264	Tringle de starter
46	090.34.265	Tringle de régulateur
47	090.93.159	ARRÊT
48	090.93.160	Plateau de contrôle
49	090.49.795	RY-181844
50	090.34.273	SUPPORT DE CABLE
51	090.49.232	VIS
52	090.93.280	POIGNÉE
53	090.93.161	JOINT
54	090.93.162	TUYAU D'ASPIRATION
55	090.49.141	VIS
56	090.34.118	VIS
57	090.34.268	JOINT
58	090.93.163	18550148/0
60	090.49.205	Ecrou
61	090.93.164	JOINT
62	090.93.292	753-06191
63	090.93.293	COUVERCLE
65	090.93.294	EMBASE FILTRE A AIR
67	090.34.049	JOINT
68	090.34.253	RENIFLARD
69	090.34.051	ÉLÈMENT DE RENIFLARD
70	090.93.282	COUVERCLE DE RENIFLARD
71	090.34.055	TUYAU DE RENIFLARD
72	090.49.196	VIS
73	090.49.107	SPACER (INDUSTRIAL/DOM)
74	090.49.795	RY-181844
78	090.93.170	Pot d'échappement
79	090.93.037	Tôle d'arrêt
80	090.93.171	Vis
82	090.93.172	PLAQUE D'ÉCHAPPEMENT
83	090.34.124	Vis
84	090.93.173	ZUENDANLAGE KPL. ET-SET
85	090.93.174	Volant
86	090.93.175	STATOR VOLLST.
87	090.34.075	INTERRUPTEUR
88	090.93.176	77 01 022 130
89	090.34.041	RONDELLE
90	090.93.177	RY-181844
91	090.93.178	BOBINE
92	090.49.780	RY-181844
94	090.93.179	CABL.MIS.MASSE NG46
95	090.49.159	SG-2079227
96	090.93.180	SPACER (INDUSTRIAL/DOM)
97	090.93.181	ECROU
98	090.93.182	CARTER DE SOUFFLEUR
99	090.93.183	COUVERCLE
100	090.49.118	VIS
101	090.49.118	VIS
102	090.93.184	LANCEUR
103	090.93.185	PROTECTION THERMIQUE
104	090.49.118	VIS
105	090.93.295	RÜSERVOIR
106	090.93.187
107	090.93.283	BOULON RESERVOIR TM 52
108	090.93.189	TUYAU ESSENCE COMPLET
109	090.93.190	Collier
110	090.93.284	Tube de remplissage
111	090.93.192	Jauge
112	090.93.193	Bague d`étanchéité
113	090.93.194
114	090.93.195
115	090.93.196	BAGUE D'ÉTANCHÉITÉ
116	090.34.503
117	090.93.286	SPACER (INDUSTRIAL/DOM)
118	090.93.287	24610-IL23-0200
119	090.93.296	Pignon
121	090.34.510	02004622
122	090.93.297	HILFSZAPFWELLE
124	090.93.285	JEU DE JOINTS
645	090.93.167	INSERT DE FILTRE
